Ultimate
SAM은 덕트와 AHU를 위한 압축된 스팀 분사 시스템에 사용되는 제품입니다.
짧은 기화흡수거리, 최소 취득 열량과 최소 응축수 형성의 장점이 있는 스팀분사 시스템입니다.
-

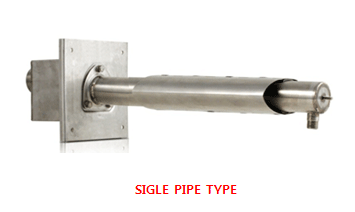

Sigle pipe의 최대 용량은 140kg/h이고, 두 개의 pipe를 사용하면 280kg/h 까지 가능합니다.
-
Multi system 제품은 최대 1,100 kg/h 까지 가능합니다.
|
|
|
|
|
 제품 특징 |
|
|
|
。건조 스팀만 이용 에너지 절약
。기화 흡수거리 최소 500mm
。최소 열 취득으로 응축수 감소
。정밀한 스팀 제어
。다양한 사이즈 358~2,030mm
。위생적인 자재 AISI304 사용
。CE, UL 제품 인증
|
|
|
|
|

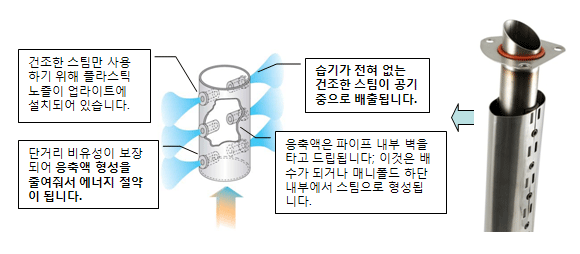

Manifold
장점 |
|
|
|
|
|

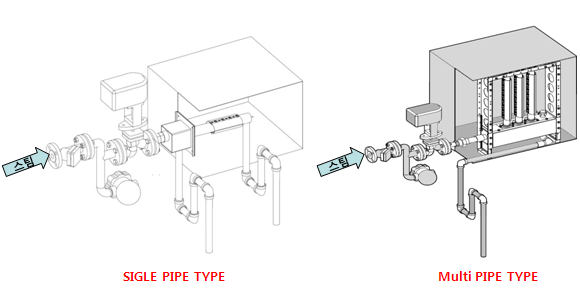

System
구성도 |
|
|
|
|
|

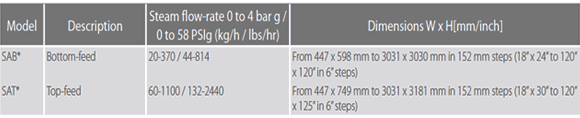

제품 사양 |
|
Code
코드
|
Upright
length (mm)
|
최대 스팀 유량율
대기압 스팀사용시
(kg/h)
|
최대 스팀 유량율
압축된 스팀 사용시
0~4 bar (kg/h)
|
덕트 최소 크기
(mm)
|
|
SA0A*LI0*0
|
358
|
20
|
20
|
383
|
|
SA0B*LI0*0
|
510
|
20
|
30
|
535
|
|
SA0C*LI0*0
|
662
|
50
|
50
|
687
|
|
SA0D*LI0*0
|
814
|
50
|
60
|
839
|
|
SA0E*LI0*0
|
966
|
50
|
70
|
991
|
|
SA0F*LI0*0
|
1118
|
50
|
80
|
1143
|
|
SA0G*LI0*0
|
1270
|
50
|
90
|
1295
|
|
SA0H*LI0*0
|
1422
|
50
|
100
|
1447
|
|
SA0I*LI0*0
|
1574
|
50
|
110
|
1599
|
|
SA0J*LI0*0
|
1726
|
50
|
120
|
1751
|
|
SA0K*LI0*0
|
1878
|
50
|
130
|
1903
|
|
SA0L*LI0*0
|
2030
|
50
|
140
|
2055
|
|
|
|
|
|
|
|
|

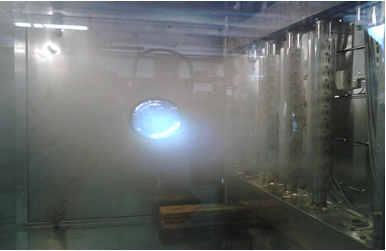

설치
사례 |
|
|
